BIM技术助推项目精细化管理系列报道三

发表时间:2018-09-07浏览次数:3219

--BIM技术在机电安装中的应用

“工欲善其事,必先利其器”,BIM技术作为实现建筑业转型升级的基础性技术,是对工程项目信息的数字化表达,是数字技术在建筑业中的直接应用,它代表了信息技术在我国建筑业中应用的新方向、新支点。

BIM技术以其在深化设计、管线综合排布、数据分析处理、全周期管理等方面的巨大优势,为机电安装方面解决施工中的问题带来了曙光。

一、机电安装现场管理存在的问题现状分析

1、随着建筑功能的越来越齐全,机电系统越来越复杂,海量的数据,导致数据集中、处理、分享困难,项目基础数据处理混乱;

2、二维设计容易存在错、漏、碰、缺等问题,造成返工现象严重,并且返工牵扯面广,工作量大,在人力、财力上造成极大的浪费;

3、材料管理得不到控制,材料计划与实际需求存在很大差异,造成材料上的浪费;

4、建设、监理、施工单位二维纸介质进行信息沟通协同效率低下、错误多,沟通效率低,协调难度大,造成工期延误。

随着BIM技术的推广及发展,BIM技术在解决以上机电安装中存在的问题上有着巨大的优势。

二、BIM技术在漯河市民之家项目机电安装工程中的应用

1、项目简介

漯河市市民之家是集政府行政服务、公共服务、人才交流、公共资源和云计算、大数据为一体的智能化政务服务中心,工程智能化程度高,由多个系统和几十个子系统组成,既有常规的通风、电气、给排水、消防等系统,又有云计算、大数据、智能化联动系统,涉及专业较多,管线交叉频繁,机电安装工程量大,因此各专业之间的衔接、配合尤为重要。


漯河市市民之家效果图

2、本工程机电安装工程特点

1)本工程地下车库建筑面积大,地下管线错综复杂,净空要求较高,对机电综合管线布置提出较高要求;

2)地下电气设备自动化控制和网络信息传输要求高,对管线的排布、预留预埋质量要求较高;

3)安装专业系统较多,机电管线密集,专业交叉施工协调难度大;

4)安装工程涉及的作业配合面广,涉及到多个独立的系统,在竖井施工中管道专业与通风专业共用管件,各自所在位置、分支位置、走向等在各专业的图纸,并无综合设计图,一旦协调出现漏洞,其造成的后果将使某些系统不能如期投入使用,甚至影响建筑整体使用功能。

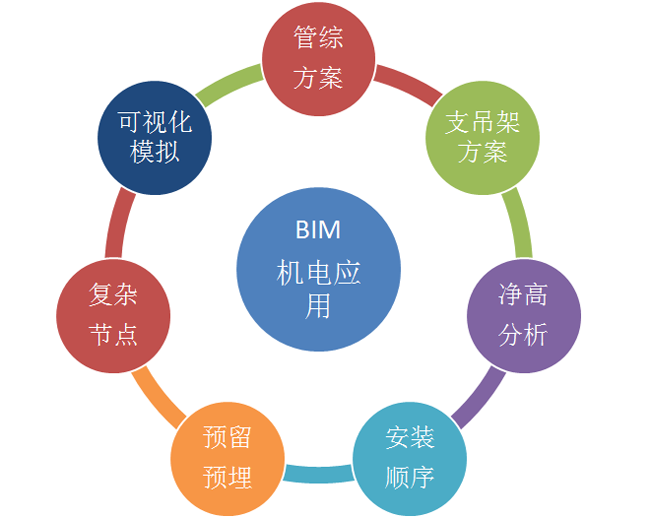

3、机电工程BIM技术应用

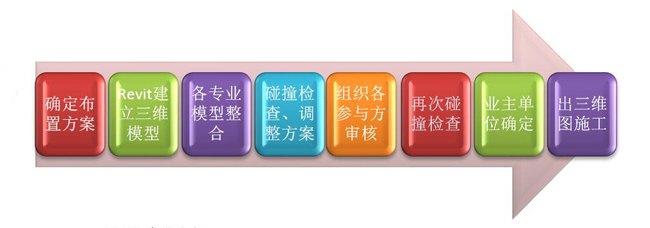

4、机电工程BIM技术应用实施流程


5BIM应用点

5.1.模型创建

运用RevitMagiCAD等软件建立机电专业模型,从施工全过程对机电安装进行控制,并利用NavisworksFuzor等软件进行三维模拟漫游检视、检查,对项目信息数据进行有效的监督和管理,确保机电安装施工一次成优。

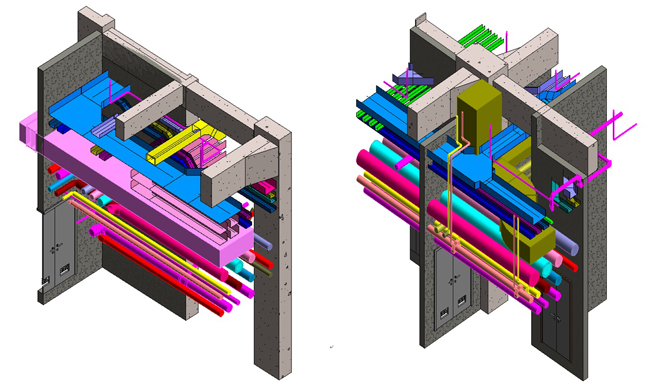

机电各专业模型

5.2.问题报告及图纸会审

在建模的过程中,记录各专业图纸问题,形成图纸问题报告。模型建立完成后,利用MagiCADNavisworks等软件进行碰撞检查,找出冲突点,并形成碰撞报告,并组织开展可视化图纸会审,针对每一个问题提出初步调整意见,供业主和设计单位参考。

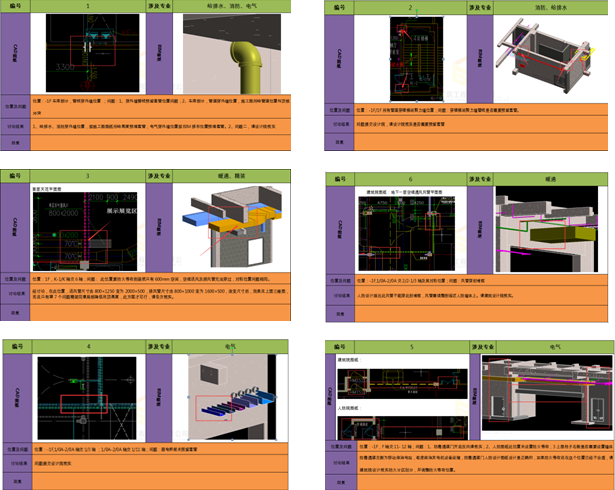

图纸问题报告


可视化图纸会审

5.3.碰撞检查

利用BIM技术进行碰撞检测通过建模碰撞测试,及时发现、解决图纸深化过程中的问题,提高深化图纸的质量,减少由于因施工图纸问题造成的二次拆改,从而实现施工质量管理过程的事前控制。

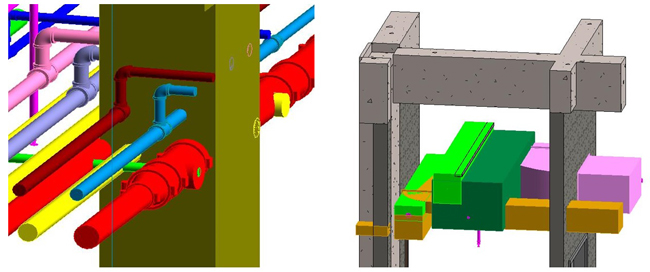

各专业碰撞检查

5.4.管线综合优化

本工程功能设计复杂,设计机电安装专业众多,项目对各专业模型管控难度较大。利用BIM技术按照管线综合原则,结合施工现场工程师意见,提前对管线排布方案进行模型调整优化,在满足规范要求的同时,满足施工的方便、净空要求,确保管线走向统一、美观。相比传统的管线优化手段,BIM技术管综优化更加直观、具体、高效。


管线综合优化三维模型

5.5.净高分析

根据管线优化后的BIM模型,会同建设、监理单位和各安装专业单位进行管线的最终排布,确定标高,对净空利用率低的区域进行净空优化。


分区域分颜色净高分析

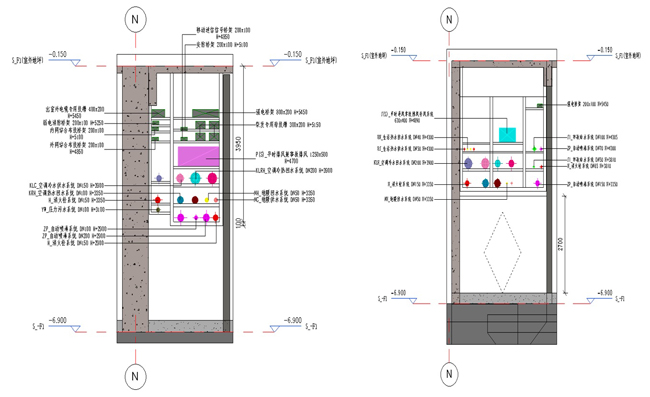

走廊管线综合布置方案               桥架布置方案

5.6. 辅助结构预留预埋出图

利用优化好的BIM模型对预留预埋孔洞进行检查,发现错误及时与设计单位沟通,及时更正,避免后期拆改,有效节约工程施工成本。

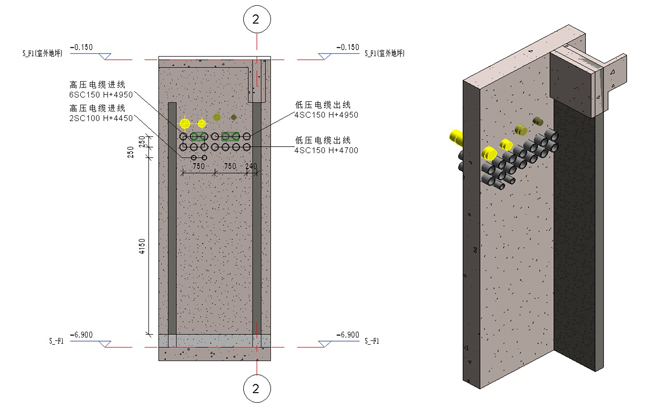

洞口及套管预留、预埋布置方案

当前,漯河市市民之家项目在机电安装BIIM技术应用方面,已开展多项应用,提前解决错、漏、碰、缺等362处,下一步将深化BIM技术的应用,通过模型优化、三维可视化交底、模型出图、材料管理等有效措施,合理协调各专业配合施工,实现机电安装工程施工一次成优。
